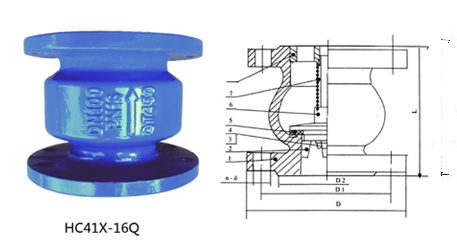

结构及用途
本阀适用于给水系统中需防止介质倒流的管路上，系实现介质单向流动时，有压力推向阀芯，使弹费压缩,阀门迅速开启, 当介质逆向流动时，弹籌推动阀芯压向阀座，阀□即关闭.本阀的特殊设计.确保阀门工作平稳.关闭时无振动和噪声.消除了其它形式止回阀关闭时所产生的水捶击声。
产品设计标准：GB12233-89
结构长度标准：GB12221-89
法兰尺寸标准：GB/T17241.6-1998
驱动装置标准：GB12223
压力试验标准：GB/T13927-92
主要性能规范
公称压力
|
l.OMPa
|
1.6MPa
|
阀体强度
|
1.5MPa
|
2.4MPa
|
密封性能
|
l.IMPa
|
1.76MPa
|
工作酿
|
<100°C
|
适用介质
|
水、蒸汽^油品
|
|
主要性能规范
阀体
|
球墨铸铁、铸钢、不绣钢
|
阀板
|
球墨铸铁、铸钢、不诱钢
|
阀杆
|
不锈钢
|
密封面
|
丁腈橡胶、氯丁胶、乙丙胶、氟橡胶
|
|
主要外形尺寸 单位(mm)
公称通径
|
L
|
l.OMPa
|
1.6MPa
|
D
|
D1
|
D2
|
Z-Φd
|
D
|
D1
|
D2
|
Z-Φd
|
40
|
120
|
150
|
110
|
96
|
4-19
|
150
|
110
|
96
|
4-19
|
50
|
135
|
165
|
125
|
99
|
4-19
|
165
|
125
|
99
|
4-19
|
65
|
155
|
185
|
145
|
118
|
4-19
|
185
|
145
|
118
|
4-19
|
80
|
165
|
200
|
160
|
132
|
4-19
|
200
|
160
|
132
|
4-19
|
100
|
190
|
220
|
180
|
156
|
8-19
|
220
|
180
|
156
|
8-19
|
125
|
205
|
250
|
210
|
184
|
8-19
|
250
|
210
|
184
|
8-19
|
150
|
225
|
285
|
240
|
211
|
8-23
|
285
|
240
|
211
|
8-23
|
200
|
260
|
340
|
295
|
266
|
8-23
|
340
|
295
|
266
|
12-23
|
250
|
280
|
395
|
350
|
319
|
12-23
|
405
|
355
|
319
|
12-28
|
300
|
312
|
445
|
400
|
370
|
12-23
|
460
|
410
|
370
|
12-28
|
350
|
350
|
505
|
460
|
429
|
16-23
|
520
|
470
|
429
|
16-28
|
400
|
396
|
565
|
515
|
480
|
16-28
|
580
|
525
|
480
|
16-31
|
|
