蝶阀

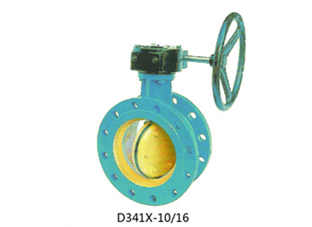

法兰蝶阀D341X-16Q



 主要性能规范

公称压力

l.OMPa

1.6MPa

阀体强度

l.5MPa

2.4MPa

密封性能

l.1MPa

1.76MPa

工作溫度

≤100°C

适用介质

水、蒸汽.油品

 主要零件材料

阀体

铸铁、球墨铸铁.铸钢,不绣钢

蝶板

铸铁、球墨铸铁、铸钢、不诱钢

阀杆

碳钢、不绣钢

密封面

丁腈橡胶、氯丁胶、乙丙胶、氟橡胶

0型圈

丁腈橡胶、氯丁胶、乙丙胶、氟橡胶




外形尺寸

公称遇径 DN mm

L

1.0-MPa

1.6-MPa

HI

H

D

D1

D2

Z-Φd

D

D1

D2

Z-Φd

DN50

108

165

125

99

4-19

165

125

99

4-19

84

278

DN65

112

185

145

118

4-19

185

145

118

4-19

94

294

DN80

114

200

160

132

4-19

200

160

132

4-19

100

318

DN100

127

220

180

156

8-19

220

180

156

8-19

111

356

DN125

140

250

210

184

8-19

250

210

184

8-19

126

378

DN150

140

285

240

211

8-23

285

240

211

8-23

144

409

DN200

152

340

295

266

8-23

340

295

266

12-23

168

486

DN250

165

395

350

319

12-23

405

355

319

12-28

196

543

DN300

178

445

400

370

12-23

460

410

370

12-28

223

606

DN350

190

505

460

429

16-23

520

470

429

16-28

254

658

DN400

216

565

515

480

16-28

580

525

480

16-31

285

897

DN450

222

615

565

530

20-28

640

585

548

20-31

304

934

DN500

229

670

620

582

20-28

715

650

609

20-34

379

1039

DN600

267

780

725

682

20-31

840

770

720

20-37

392

1133

DN700

292

895

840

794

24-31

910

840

794

24-37

457

1297

DN800

318

1015

950

901

24-34

1025

950

901

24-40

514

1439

DN900

330

1115

1050

1001

28-34

1125

1050

1001

28-40

565

1555

DN1000

410

1230

1160

1112

28-37

1255

1170

1112

28-43

621

1711

DN1200

470

1455

1380

1328

32-40

1485

1390

1328

32-49

731

1941

DN1400

530

1675

1590

1530

36-43

1685

1590

1530

36-49

890

2319

DN1600

600

1915

1820

1750

40-49

1930

1820

1750

40-56

1145

2653
