蝶阀

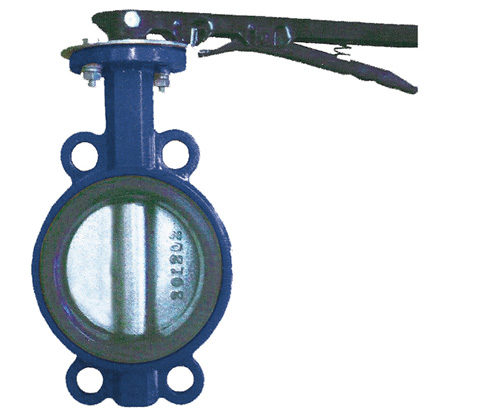

蝶阀D71X-16Q





 主要零件材料

阀体

铸铁、球墨铸铁、铸钢、不绣钢

蝶板

铸铁、球墨铸铁、铸钢、不绣钢

阀杆

破钢、不诱钢

密封面

丁腈橡胶.氯丁胶.乙丙胶.氟橡胶

o型圈

丁腈橡胶、氯丁胶、乙丙胶’氟橡胶

主要性能规范

公称压力

l.OMPa

1.6MPa

阀体强度

l.SMPa

2.4MPa

密封性能

l.IMPa

1.76MPa

工作温度

≤100°C

适用介质

水、蒸汽、油品



外形尺寸

公称通径 DN mm

L

1.0-MPa

1.0-MPa

H1

H2

K

E

D1

Z-Φd

D1

Z-Φd

DN40

33

110

4-Φ19

110

4-Φ19

75

131

75

58

DN50

43

125

4-Φ19

125

4-Φ19

80

161

75

58

DN65

46

145

4-Φ19

145

4-Φ19

89

175

75

58

DN80

46

160

4-Φ19

160

4-Φ19

95

181

75

58

DN100

52

180

8-Φ19

180

8-Φ19

114

200

95

70

DN125

56

210

8-Φ19

210

8-Φ19

127

213

95

70

DN150

56

240

8-Φ23

240

8-Φ23

139

226

95

70

DN200

60

295

8-Φ25

295

12-Φ25

175

260

116

89

DN250

68

350

12-Φ23

355

12-Φ28

203

292

116

89

DN300

78

400

12-Φ23

410

12-Φ28

242

337

135

108

DN350

78

460

16-Φ28

470

16-Φ28

267

368

135

108

DN400

102

515

20-Φ28

525

16-Φ31

309

400

196

160

DN450

114

565

20-Φ28

585

20-Φ31

328

422

196

160

DN500

127

620

20-Φ28

650

20-Φ34

361

480

196

160

DN600

154

725

20-Φ31

770

20-Φ37

459

562

270

215

DN700

165

840

24-Φ31

840

24-Φ37

520

624

300

254

DN800

190

950

24-Φ31

950

24-Φ40

591

672

300

254

DN900

203

1050

28-Φ34Φ

1050

28-Φ40

710

780

350

298

DN1000

216

1160

28-Φ37

1170

28-Φ43





350

298
