蒸汽减压阀

蒸汽减压阀Y25P-16Q
 用途及特点
该产品是我公司采用国外减压阀技术研制成功的一代蒸汽减压阀。它适用于蒸汽或压缩空气系统。

该产品具有设计、反应灵敏、流量大、减压稳定、选材精良等优点。性能参数优于国内同类产品,完全消除了以往减压阀精度和稳定性差的缺点。


结构及主要零件材料

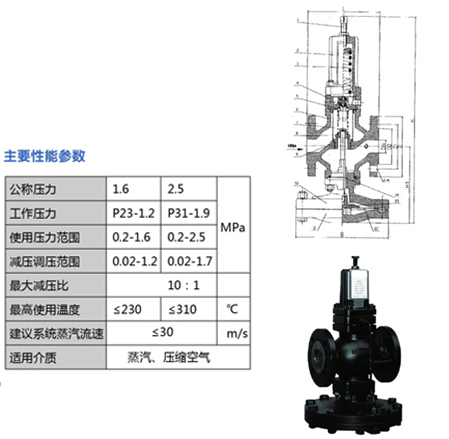

结构如图所示
主要零件材料

1、导阀调节螺栓(碳钢

2、弹簧室(灰铸铁)

3、弹簧(不锈钢)

4、导阀室(球墨铸铁)

5、导阀阀体(不诱钢)

6、阀体(球墨铸铁.PN25时为铸钢)

7、过滤网(不绣钢)

8、阀瓣(不锈钢)

9、阀座(不锈钢)

10、二隔膜室(球墨铸铁,PN25时为铸钢)

11、下隔膜室(球墨铸铁PN25时为铸钢)

12、膜片(磷铜

13、膜片盘(铸锰黄铜)

14、推杆(不锈钢)



主要外形尺寸

PN

DN

尺寸(mm)

(MPa)

(mm )

L

B

D

D1

D2

Z-Od

H

HI



15

130

185

95

65

46

4-14

373

135



20

150

185

105

75

56

4-14

374.5

135



25

160

206

115

85

65

4-14

391

145.5

2.5

32

180

206

140

100

76

4-19

391

145.5

1.6

40

200

255

150

110

84

4-19

437

178



50

230

255

165

125

99

4-19

437

178



65

290

345

185

145

118

8-19

558

249



80

310

345

200

160

132

8-19

564

252



100

350

400

230(235)

190.5(190)

157(156)

8-18(8-23)

606

276

1.6

125

400

400

255(270)

216(220)

186(184)

8-22(8-28)

650

350

(2.5)

150

450

520

280(300)

241.5(250)

216(211)

8-22(8-28)

734

357



200

500

520

345(360)

298.5(310)

270(274)

8-22(12-28)

772

375

工作原理

  启动前正常位置是主阀关闭,导阀由弹簧力作用打开;蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出.当主导阀流入的蒸汽大于由控制孔流出的蒸汽。主隔膜室中的控制压力增大,打开主阀,随着蒸汽流过主阀,下游压力的增量经由咸应管反馈作用在导阀隔膜下部,该作用力平衡了隔膜上部的弹簧压缩力,使导阀逐渐关闭节流;从而维持主隔膜室中的压力,控制主阀的开度输送适量的蒸汽.调节导阀隔膜上的弹簧,即可改变下游的设定压力.当不需要蒸汽时,感应管压力增大,关闭导阀,控制压力由控制孔释放,使主阀紧密关闭。
